led拼接屏安装图解（P2LED显示屏安装施工图）

LED显示屏有多种安装方式，在选择时，需要根据现场环境进行确定。不同的场景和不同播放显示需求，会使用不同方案，比如：吊装式、普通挂装、支架挂装、摆臂式安装、立柱堆装、落地式安装等都是项目设计时可能会遇到的。

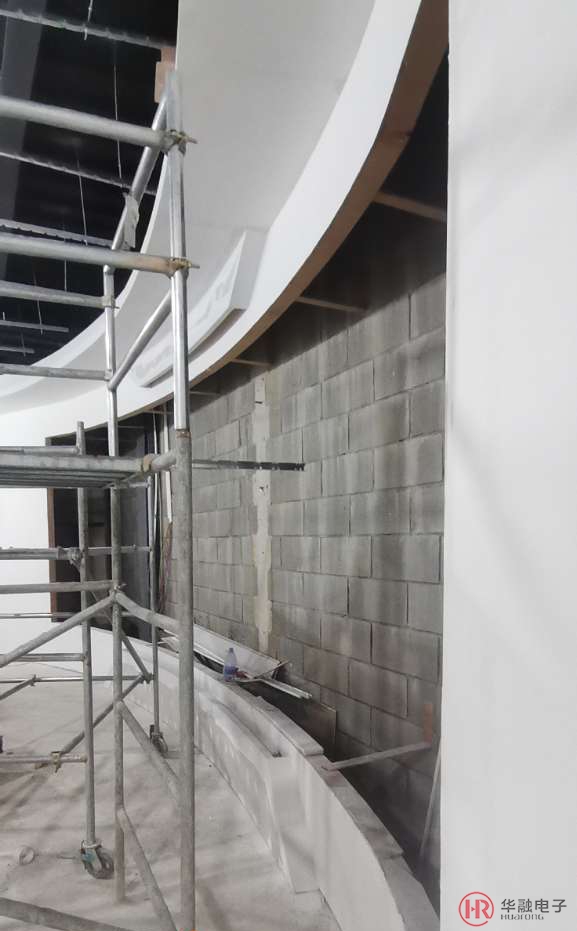

而本案例中P2LED弧形大屏所使用的安装方式为镶入式安装方式。安装前，客户方预留了安装位，且尺寸满足整个大屏外形尺寸需求。该案例墙下方还预留有较多空间，可便于整个LED显示屏部分进行散热。

（一）弧形LED屏骨架制作较普通矩形复杂，且容易出现设计尺寸与安装尺寸有误差等情况。

（二）制作主架和边框 (LED整体尺寸4.8*1.92M),根据设定大小的LED显示屏尺寸CAD图纸,选择钢结构材料,然后将材料切割对应尺寸,进行焊接成田字形,误差不要大于1mm,参考工程部分所设计图纸要求;

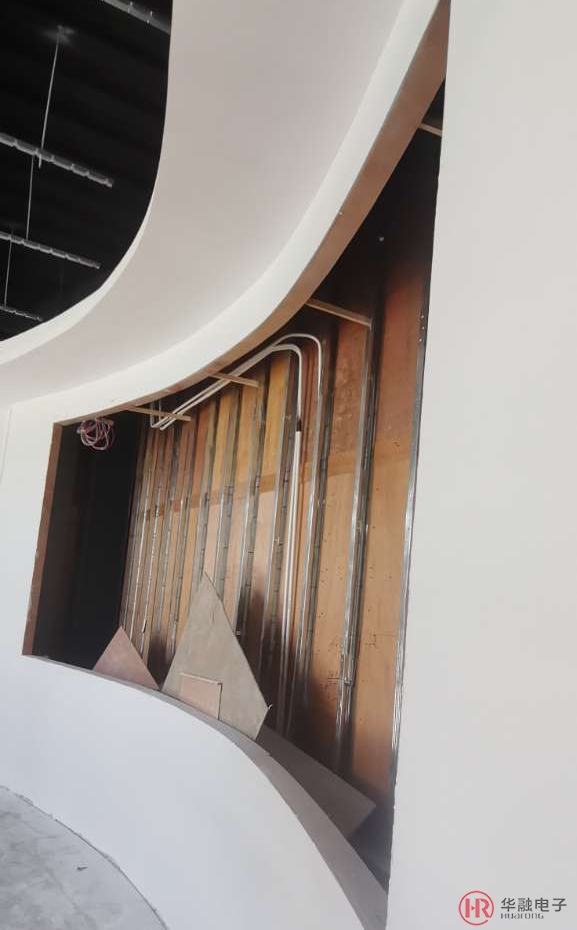

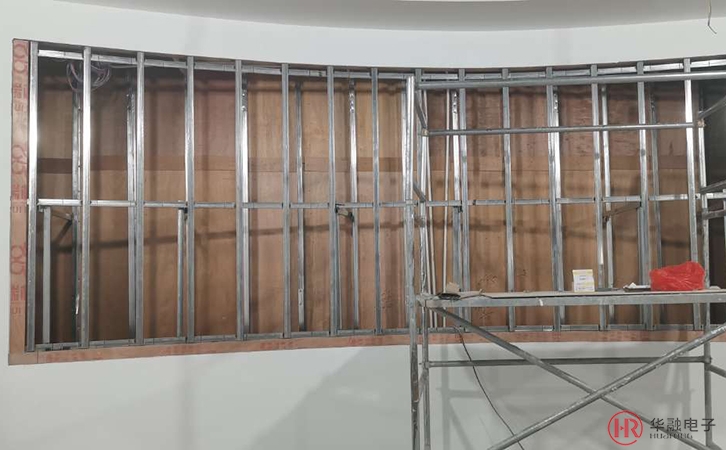

CAD结构设计图,及主架焊接,将焊接好的架子固定在墙上。

（三）安装控制系统:主电缆线、主网线布线;安装电源、控制卡;控制卡连线、电源连线固定;连接电源与电源之间的线材时,注意火线L、零线N、地线的顺序,以及单元板电源线,红线+5、黑线5,对应的接口;

安装如下图

布线：安装电源、控制卡、线材连接

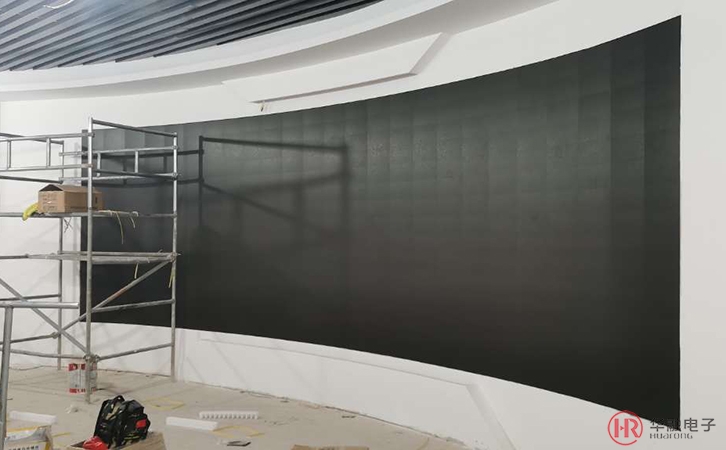

（四）单元板安装:安装LED单元板,及排线连接;单元板一般从下往上装,从中间往两边开始安装,原因是从底部安装主要是为了使水平和垂直都能在正常控制范围内,如果是从上往下安装，容易出现缝隙过大，不易调整的情况，因此非特殊情况时，LED模组安装顺序都会选择从下往上安装，避免误差太大导致返工。

（五）调试:根据图信号图,对应连接排线顺序;安装过程中安装5行单元板就通电、通信号测试一下,有问题及时解决;

因为屏幕大的情况下,全部安装好后需要将单元板拆下来,工程量就大了;在每一张控制卡上都会有个按键,可以播放红、绿、蓝、斜线,可以确定有没有不良的单元板;如果正常显示可以再安装下一组,直到安装完毕。

      在以上的P2安装施工图中，如想看显示效果，可联系业务发最终效果图。
